Leírás és Paraméterek

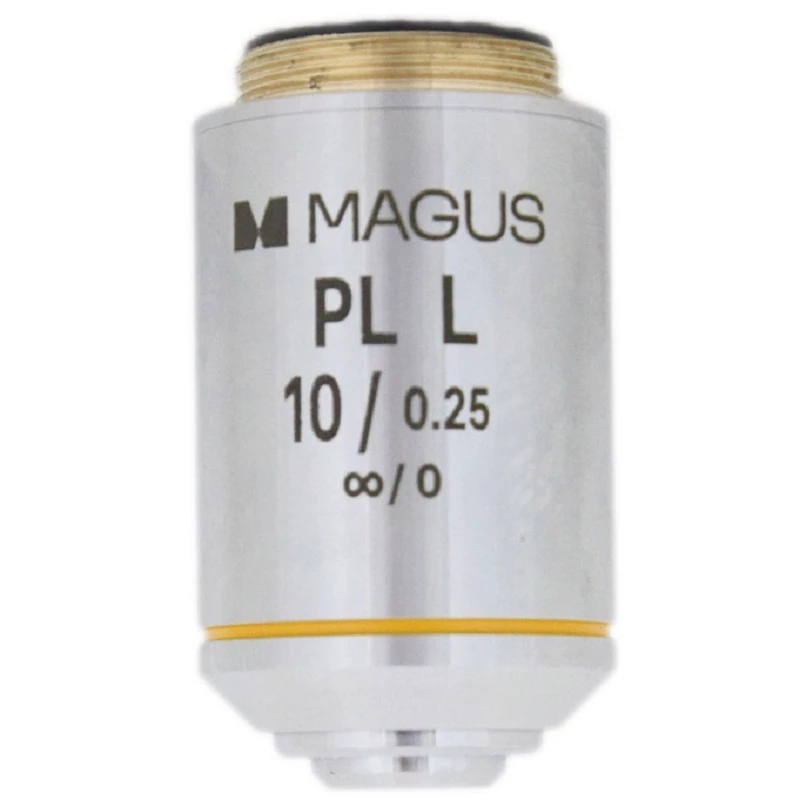

A 10х/0,25 objektív felbontási határa 1,1 µm.
A kromatikus aberrációt kék és piros, a szférikus aberrációt zöld fényre, a térgörbületet pedig a látómező átmérőjének 90%-ára korrigálja.
Az objektív végtelen korrigált. A parfokális távolság 45 mm. 10/22 mm-es szemlencsével történő munkavégzés esetén a látómező átmérője 2,2 mm lesz. Fedőüveg nélküli mintákkal történő munkavégzésre tervezték.
A 10x metallográfiai objektív hosszú (5 mm-es) munkatávolsággal rendelkezik. A munkatávolság az objektív elülső lencséje és a vizsgált objektum közötti azon távolság, amelynél az objektum képe fókuszban van. A vizsgált objektumoknak jellegzetes topográfiája lehet – ilyenek például a különböző szintű elektronikus alkatrészeket és félvezetőket tartalmazó nyomtatott áramköri kártyák. A nagy munkatávolság megakadályozza az objektív elülső lencséjének és a mintának a véletlenül megsérülését fókuszáláskor és a revolverfejnek az objektívváltáshoz történő elforgatásakor.
A mikroszkóp hasznos nagyításának alsó határa 10х objektívvel történő munkavégzés esetén 125x. Ennél alacsonyabb nagyítási fok nem teszi lehetővé az objektum részleteinek a megkülönböztetését az objektív által készített képen.
A hasznos nagyítás felső határa 10х objektívvel történő munkavégzés esetén 250x. Az ennél magasabb nagyítási fokot "haszontalannak" szokták tekinteni, mert nem nyújt újabb részleteket az objektum képén.
10х/0,25 objektív esetén 12,5x és 25x közötti nagyítású szemlencséket használjon.
A sík-akromatikus objektívek olyan képet hoznak létre, amely egyformán fókuszált közepén és a széleken is – minimális torzítással. Ezt a funkciót digitális képek készítésére, valamint 22 mm-es nagylátószögű szemlencsékkel történő munkavégzésre használják.
| Műszaki adatok | |
|---|---|
| Lencse anyaga | optikai üveg |
| Objektív osztály aberráció-korrekció szerint | sík-akromatikus |
| Tubus hossza | végtelenre korrigált (∞) |
| Kontraszttechnika | világos látóterű |
| Nagyítás foka, (szorzó) | 10 |
| Rekesznyílás | 0,25 |
| Munkatávolság, mm | 5,0 |
| Parfokális távolság, mm | 45 |
| Fedőüveg vastagsága, mm | fedőüveg nélkül |
| Rugós szerkezetű keret | − |
| Immerzió | − |
| A váz anyaga réz |
| Márka | MAGUS |
| Szavatosság | 2 év |
| EAN | 2400000058397 |
| A csomag méretei (HxSzxM): | 7x4x4 cm |
| Szállítási súly | 0.1 kg |
| Garancia: | 10.000 Ft - 250.000 Ft ár között 2 év, 250.000 Ft ár fölött 3 év jótállás |
| EAN: | 2400000058397 |
| Gyártói cikkszám: | 84101 |
| Gyártói garancia: | 24 hónap |
