Leírás és Paraméterek

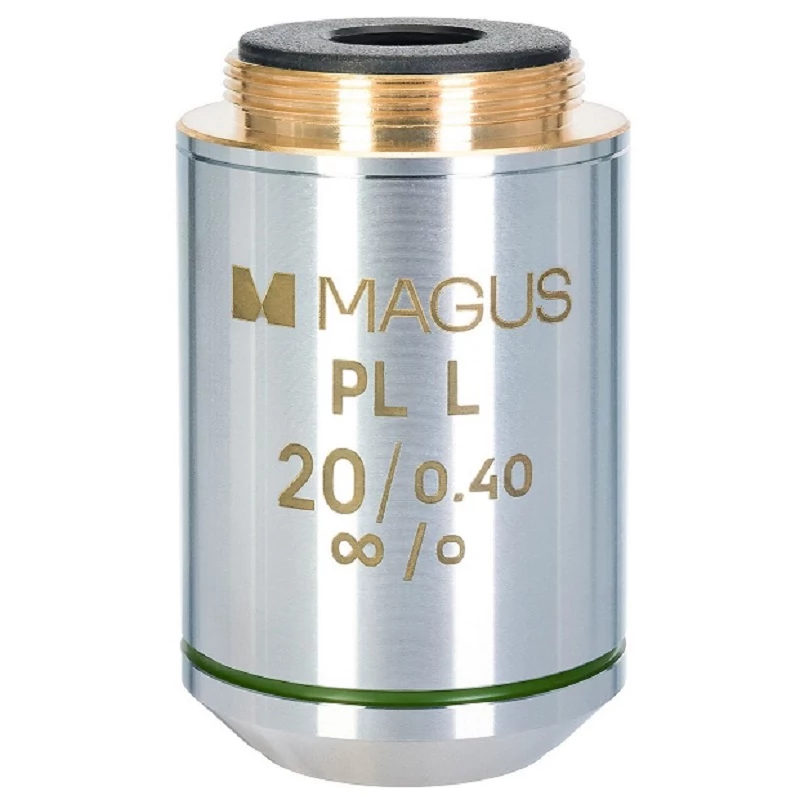

20x nagyítású objektív egy metallográfiai mikroszkóphoz. Optimálisan használható a 10x és 20x közötti nagyítású szemlencsékkel. Ezzel az objektívvel a mikroszkóp hasznos nagyítási tartománya 200–400x; a maximális felbontása 0,69 µm.
A sík-akromatikus optika 90%-kal korrigálja a látómező görbületét, és szinte a teljes látómezőben tiszta, torzításmentes képet biztosít. Az objektívet széles (22 mm-es) látószögű szemlencsékkel érdemes használni. 10x/22 mm-es szemlencsével kombinálva 1,1 mm átmérőjű látómezőt kaphat. A vörös és a kék szín esetén a kromatikus aberrációt, a zöld szín esetén pedig a szférikus aberrációt korrigálja.
A metallográfiai objektíveket fedőüveg nélkül kell használni. A vizsgált objektum textúrájában nagy magasságkülönbségek lehetnek, és a normál objektívpozíció használata esetén fennáll a kockázata az objektív vagy a minta sérülésének. Ezért a metallográfiai mikroszkópokhoz való MAGUS 20PLL objektív a normálnál nagyobb (8,8 mm-es) munkatávolsággal rendelkezik.
Az objektív végtelenre korrigált mikroszkópokkal kompatibilis. A parfokalitás 45 mm.
Kompatibilitás:
- MAGUS Metal 600 metallográfiai mikroszkóp
- MAGUS Metal 630 metallográfiai mikroszkóp
- MAGUS Metal 650 metallográfiai mikroszkóp
- MAGUS Metal V700 metallográfiai fordított mikroszkóp
| Műszaki adatok | |
|---|---|
| Lencse anyaga | optikai üveg |
| Objektív osztály aberráció-korrekció szerint | sík-akromatikus |
| Tubus hossza | sonsuzlvégtelenre korrigált (∞) |
| Kontraszttechnika | világos látóterű |
| Nagyítás foka, (szorzó) | 20 |
| Rekesznyílás | 0,40 |
| Munkatávolság, mm | 8,80 |
| Parfokális távolság, mm | 45 |
| Fedőüveg vastagsága, mm | fedőüveg nélkül |
| Rugós szerkezetű keret | − |
| Immerzió | − |
| A váz anyaga | réz |
| Márka | MAGUS |
| Szavatosság | 2 év |
| EAN | 5905555021089 |
| A csomag méretei (HxSzxM): | 7x4x4 cm |
| Szállítási súly | 0.11 kg |
| Garancia: | 10.000 Ft - 250.000 Ft ár között 2 év, 250.000 Ft ár fölött 3 év jótállás |
| EAN: | 5905555021089 |
| Gyártói cikkszám: | 83461 |
| Gyártói garancia: | 24 hónap |
