Leírás és Paraméterek

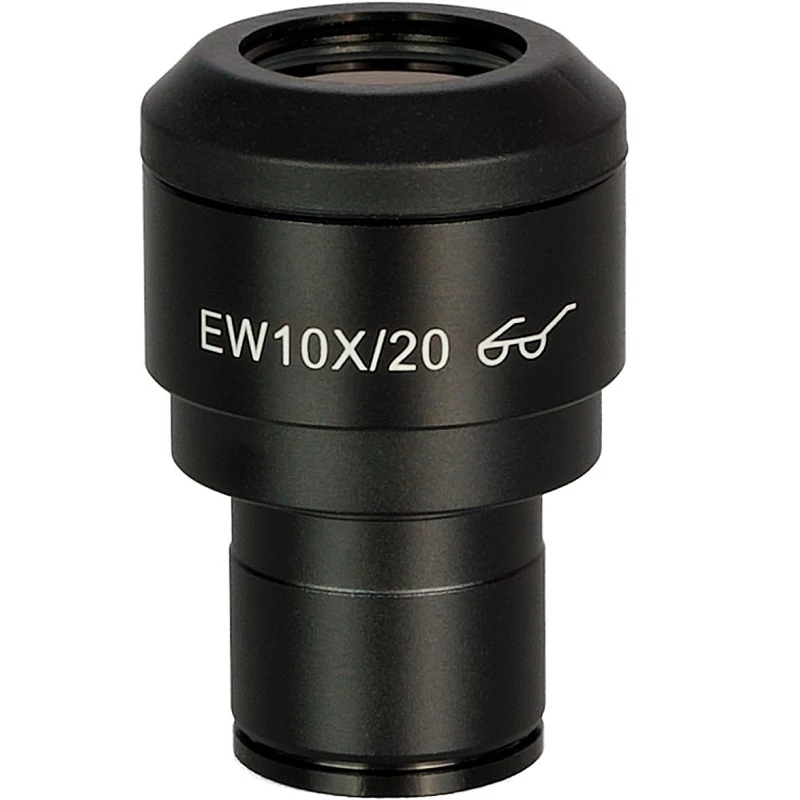

A skálával ellátott szemlencse a minták és struktúráik méretének lineáris egységekben (milliméterben vagy mikrométerben) történő mérésére szolgál. A skála a meződiafragma síkjában helyezkedik el, 0,1 mm-es osztással. A skálás szemlencsét a standard 10x-es nagyítású szemlencse helyére kell telepíteni. A második szemlencsecsőbe skála nélküli szemlencse található.
A szemlencse a 23,2 mm-es szemlencsecsővel rendelkező mikroszkópokkal kompatibilis.
Beállítás
A mérés megkezdése előtt a skálával ellátott szemlencsét minden használt objektívhez külön kalibrálni kell. Ehhez kalibrációs tárgylemez – mikrométeres skálával ellátott tárgyasztal szükséges. A legkisebb osztás 0,01 mm. A tárgylemezt a tárgyasztalra kell helyezni, és a mikroszkóppal pedig a skálára kell fókuszálni. A szemlencsét addig kell forgatni a szemlencsecsőben, amíg a tárgylemez és a szemlencse skálái párhuzamosan nem állnak egymással.
A szemlencseskála értékének kiszámítása az egyes objektívekhez
Ha kis nagyítású objektíveket használ, akkor ki kell számolnia, hogy a szemlencse skálájának hány osztása fér bele a tárgylemez skálájába. Közepes és nagy nagyítású objektívek használata esetén ki kell számolnia, hogy a tárgylemez hány osztása fér bele a szemlencse skálájába.
Az egyes objektívek számítása a következő képlettel történik:
Е = ТL/A, ahol
E – szemlencse-osztási érték
Т – a tárgyasztal mikrométerén megadott fokozatosztási érték (0,01 mm)
L – a tárgyasztal mikrométer osztásainak száma
A – szemlencse-osztások száma.
Az egyes objektíveknél a szemlencse skálájának osztására kapott értékeket fel kell jegyezni.
Az objektum valódi lineáris méretének kiszámítása
Egy-egy objektum mérésekor először meg kell számolnia, hogy a szemlencse skálájának hány osztását fedi le az objektum. Az eredményt meg kell szorozni a kiválasztott objektívhez korábban kiszámított skálaértékkel. A kapott érték lesz az objektum valódi lineáris értéke.
Kompatibilitás:
- MAGUS Bio 240B biológiai mikroszkóp
- MAGUS Bio 240T biológiai mikroszkóp
- MAGUS Bio DH240 biológiai digitális mikroszkóp
| Márka | MAGUS |
| Szavatosság | 2 év |
| EAN | 5905555025148 |
| A csomag méretei (HxSzxM): | 4x7x4 cm |
| Lencse anyaga | optikai üveg |
| Nagyobbítás, x | 10 |
| Látómező, mm | 20 |
| Szemtávolság, mm | 10 |
| Szemlencse dioptriabeállítás, dioptria | nem |
| Tubus átmérője, mm | 23.2 |
| Skálaérték, mm | 0.1 |
| Garancia: | 10.000 Ft - 250.000 Ft ár között 2 év, 250.000 Ft ár fölött 3 év jótállás |
| EAN: | 5905555025148 |
| Gyártói cikkszám: | 85060 |
| Gyártói garancia: | 24 hónap |
