Leírás

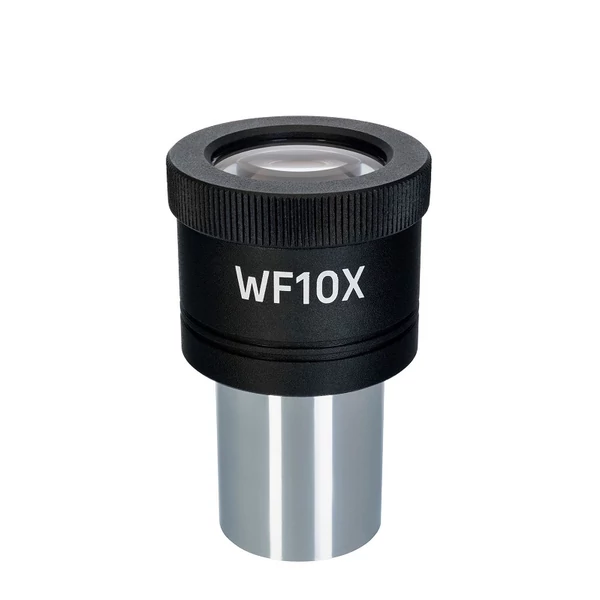

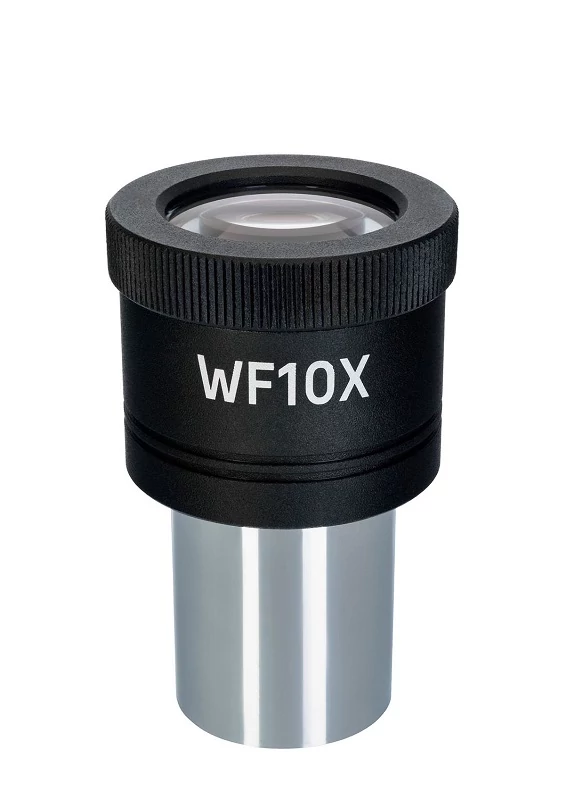

Az E10S 10x-es nagyítású szemlencse meződiafragmájának a síkján egy skála található. 10x nagyítású normál szemlencseként használható, ami az objektumok vagy azok elemeinek a méretének a megmérésére is alkalmas. A skála milliméterben és mikronban van megjelölve. Ha méréseket szeretne végezni, először kalibrálni kell a szemlencsét minden egyes objektívhez, amelyet használni szeretne. Az E10S szemlencse 23,2 mm-es tubusba illeszthető.
Kalibrálás
A kalibrálás elvégzéséhez 0,01 mm-es skálaosztású kalibrációs tárgylemez szükséges. Helyezze a tárgylemezt a tárgyasztalra, majd fókuszálja a mikroszkópot a skálájára. Ezt követően addig forgassa a szemlencsét a tubusban, amíg a tárgylemezen található osztások és a szemlencse skálái párhuzamosan nem állnak egymással. Ezt követően egy számítást kell végeznie.
Számítás
Ki kell számolnia, hogy a szemlencse skáláin és a kalibrációs tárgylemezen (más néven tárgyasztal-mikrométeren) lévő osztások hogyan viszonyulnak egymáshoz: a szemlencse skáláján hány osztás esik a tárgylemezskálára (alacsony nagyítású objektíveknél), illetve a tárgylemezen hány osztás esik a szemlencse skálájára (közepes vagy magas nagyítású objektíveknél). Ezt követően használja a következő képletet:
E = TL/A, ahol
E – a szemlencse skálájának osztása;
T – a tárgyasztali mikrométer skálájának osztása, a tárgyasztal mikrométerén jelölve (0,01 mm);
L – a tárgyasztali mikrométeren lévő osztások száma;
A – a szemlencse skáláján lévő osztások száma.
Jegyezze fel az egyes objektívekhez eredményként kapott számot.
A minták méretét a következőképpen kell kiszámolni: először határozzuk meg, hogy a szemlencse skáláján hány osztást foglal el. Ezt a számot meg kell szorozni az egyes objektívekhez való képletből kapott eredménnyel. Ez a szám mutatja meg a minta lineáris értékét.
Kompatibilitás:
- MAGUS Bio 230B biológiai mikroszkóp
- MAGUS Bio 230BL biológiai mikroszkóp
- MAGUS Bio 230T biológiai mikroszkóp
- MAGUS Bio 230TL biológiai mikroszkóp
- MAGUS Pol 850 polarizáló mikroszkóp
Márka | MAGUS |
Szavatosság | 2 év |
EAN | 5905555021065 |
A csomag méretei (HxSzxM): | 7x4x4 cm |
Szállítási súly | 0.075 kg |
Tubus átmérője, mm | 23.2 |
Lencse anyaga | optikai üveg |
Nagyobbítás, x | 10 |
Látómező, mm | 20 |
Szemtávolság, mm | 10 |
Szemlencse dioptriabeállítás, dioptria | nem |
Skálaérték, mm | 0.1 |
Váz | réz |
Paraméterek
Garancia: | 10.000 Ft - 250.000 Ft ár között 2 év, 250.000 Ft ár fölött 3 év jótállás |
EAN: | 5905555021065 |
Gyártói cikkszám: | 83459 |
Gyártói garancia: | 24 hónap |
